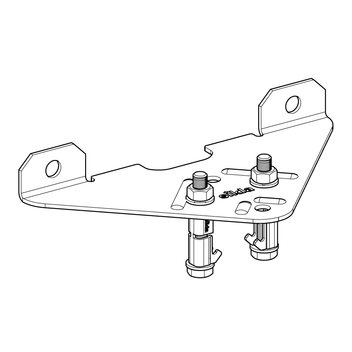

Querstütze CFB 46
Einsatz
Die Querstütze CFB ist ein Querkraftstabilisator für siMetrix Auslegerkonsolen AK 46-P. Die Querstütze dient der Aufnahme von Querkräften, welche vor allem durch die Längenausdehnung bei warmgehenden Rohrleitungen verursacht werden. Bei Verwendung der Querstütze können höhere Querkräfte abgetragen werden.
Lieferumfang
Typ CFB 46 inkl. Verbindungsteileset mit:
2 x Montageprofilkammer MPK 46 M10 HCP
4 x Unterlegscheibe US 10/125 HCP
2 x Sechskantschraube SKT M10 x 70 HCP
2 x Sechskantmutter NT M10 HCP
Montage
Die Querstütze wird mittels dem beigelegten Verbindungsteileset auf dem Profil montiert. Die Querstütze muss bündig an den Baukörper geschoben und anschließend müssen die Schrauben festgezogen werden.

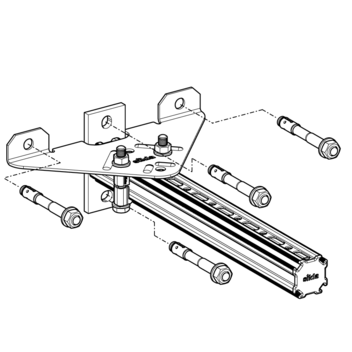

Die Querstütze kann zur Erzielung höherer Lasten optional mit zwei Ankern am Baukörper befestigt werden. Die Anker sind separat zu bestellen und abhängig vom Untergrund auszuwählen.
Technische Daten
| Typ | L [mm] | B [mm] | B1 [mm] | H [mm] | t [mm] | e [mm] | d [mm] |
|---|---|---|---|---|---|---|---|
| Platte CFB | 135 | 260 | 56 | 33 | 3 | 205 | 13 |

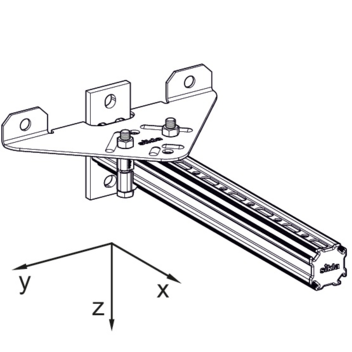

Auslegerkonsole AK 46-P*
| Typ | mit Anker | ohne Anker |
|---|---|---|
| AK 46-P | Vy = 12,42 kN Mz = 0,94 kNm | Vy = 12,42 kN Mz = 0,90 kNm |
* Werte für Gebrauchstauglichkeit (Teilsicherheitsbeiwert von 2,0 ist berücksichtigt)
| Material: | Stahl, HCP |
