Einsatz

Ankerstange zur Vorsteckmontage für die Injektionssysteme VMU plus, VME plus und VMH. Zur Verankerung von Halterungen in der Beton-Druckzone oder im Mauerwerk. Durch die variable Verankerungstiefe kann die tatsächliche Setztiefe an die geforderte Last angepasst werden. Geeignet in geschlossenen Räumen mit Ausnahme von Feuchträumen (Ausführung in Edelstahl auf Anfrage).

  • Kein Spezialbohrer erforderlich
  • Hohe Lasten
  • Geringe Rand- und Achsabstände
  • Für die Verwendung unter seismischen Einwirkungen der Leistungskategorie C1 zugelassen.

Lieferumfang

Komplett mit Unterlegscheibe und Sechskantmutter.

Montage

1.
Bohrloch entsprechend gewählter Bohrlochtiefe senkrecht zur Oberfläche erstellen.
2.
Sorgfältige Reinigung des Bohrlochs mit Stahlbürste und Ausbläser.
3.
Statikmischer auf Kartusche aufschrauben; Vorlauf verwerfen und Bohrloch beginnend vom Bohrlochgrund zu 2/3 mit Injektionsmörtel verfüllen.
4.
Einstecken der Ankerstange mit der Hand drehend in das vermörtelte Bohrloch bis zur Markierung der Verankerungstiefe.
5.
Beim Erreichen der Verankerungstiefe muss Mörtel sichtbar sein.
6.
Aushärtezeit beachten und dann mit vorgeschriebenem Drehmoment festziehen.

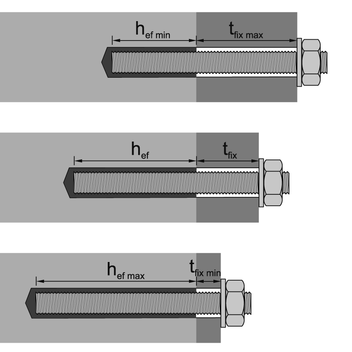

Abbildung 2: hef + tfix = nutzbare Länge der Gewindestange (ohne Mutter und U-Scheibe)

Eine ausführliche Montageanleitung liegt dem Produkt bei.

Technische Daten

Detaillierte technische Angaben sind bei den jeweiligen Injektionssystemen aufgeführt.

Material:
Stahl, galvanisch verzinkt

Zulassungen / Konformität

Sikla Zulassung ETA-15/0270, ETA-17/0307
Zulassung ETA 17/0716, 19/0483

ETA-15/0270 PDF | 5.3 MB ETA-17/0307 PDF | 11.1 MB

1) Liefertermin auf Anfrage

TypNutzbare Länge in Beton
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
VMU-A 10 x 1301200,0910 110447
VMU-A 10 x 1501400,1010 110448
VMU-A 12 x 1201050,1410 110449
VMU-A 12 x 1551400,1410 110450
