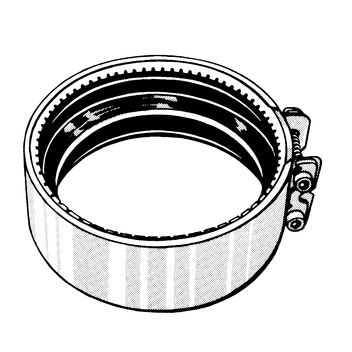

Rohrverbinder

NOMIC GRIP

Einsatz

Montagefertiger Rohrverbinder mit zwei Verschlussschrauben und einem eingebauten, beidseitig gehärteten Krallring aus Edelstahl. Dadurch ist die Herstellung einer zugfesten Rohrverbindung sichergestellt. Bei dieser Baureihe ist die zusätzliche zeit- und kostenintensive Montage von Krallschellen und anderen Hilfselementen nicht erforderlich.

Geeignet zur Verbindung von Gussrohren und/oder Formstücken nach DIN EN 877. Die Funktionssicherheit wurde durch das Materialprüfungsamt Nordrhein-Westfalen, bestätigt. Prüfzeugnis Nr 22 05177 88-2

Lieferumfang

Montagefertiger Rohrverbinder mit zwei Verschlussschrauben.

Technische Daten

Typ


Anzugs-
moment
[Nm]
Verbindung
(Zug)
[bar]
GRIP 50 7-8 3,0
GRIP 70 7-8 3,0
GRIP 80 7-8 3,0
GRIP 100 7-8 3,0
GRIP 125 9 1,5
GRIP 150 9 1,0
GRIP 200 9 1,0

Material:

Metallmantel:
Chromstahl (1.4510)
Verschlussschraube und Klemmplatte:
galvanisch verzinkt
Gummidichtung:
EPDM
TypRohraußen ø
[mm]
G
[kg]
Karton-
inhalt
[Stück]
Verp.
[Stück]
Artikel-
Nr.
GRIP 5057,0 - 60,00,16251 149499
GRIP 7077,0 - 80,00,19251 149505
GRIP 8082,0 - 85,00,21251 410665
GRIP 100109,0 - 112,00,23251 149514
GRIP 125133,0 - 137,00,34101 149523
GRIP 150158,0 - 162,00,39101 149532
GRIP 200208,0 - 212,00,58101 149444
