Einsatz

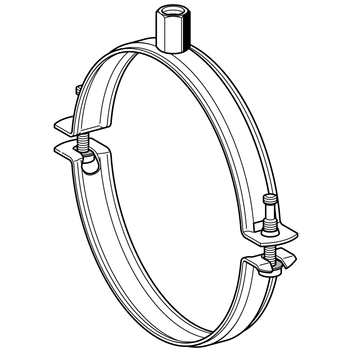

Zweiteilige Rohrschelle zur einfachen Montage von Wickelfalzrohren.

Lieferumfang

Spannschrauben vormontiert und so gegen Herausfallen gesichert. Gelenkschraube für sichere und einfache Schnellverschlussmontage. Handlings- und lageroptimierte Verpackung für Einhandmontage.

Montage

Oberteil der Rohrschelle ohne störendes Unterteil am Baukörper festschrauben. Unterteil mit Schlüsselloch verliersicher in feste Schraube einhängen (siehe Abbildung). Nach Einlegen des Rohres und Einhaken der Gelenkschraube sitzt die Spannschraube hinter der Abwinklung; anschließend wird sie mit max. 2 Nm angezogen.

Technische Daten

Typ
Material
[mm]
zul. Nutzlast
[kN]
Anschluss-
gewinde
71 - 200 20 x 1,5 0,8 M8/M10

Material:
Stahl, verzinkt
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
800,1050 199633
900,1050 199640
1000,11100 199657
1120,12100 199664
1250,13100 199671
1400,1480 199688
1500,1580 199695
1600,1680 199701
1800,1750 199718
2000,1850 199725
2240,3450 199732
2500,3740 199749
2800,3840 199756
3000,4140 199763
3150,4540 199770
3550,4740 199787
4000,5630 199794
4500,5820 199800
5000,6720 199817
