Edelstahl

Gleitsatz GS H3G-PL VA

Einsatz

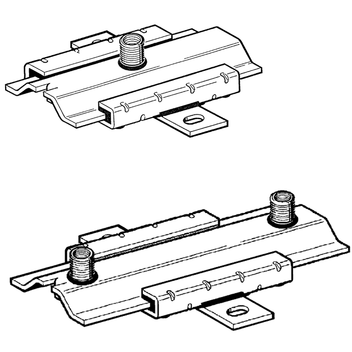

Massiver Gleitsatz für Einzel- und Doppelhalterung in versorgungstechnischen Anlagen zur Montage auf Sikla Montageschienen oder direkt am Baukörper.
Vorzugsweise für den kombinierten Einsatz mit den Rohrschellen Stabil D-3G A4. Variable Anschlussmöglichkeiten der Rohrschelle je nach Belastung: M12, M16. In Kombination mit den 1/2"-Adaptern A4 (siehe Adapter IG/IG A4) sind weitere Möglichkeiten gegeben. Gleitgeräuschdämmung durch Gleitschienen aus glasfaserverstärktem Polyamid.
Der Gleitsatz ist besonders für Decken- und Bodenmontage sowie als Führungslager für Steigleitungen geeignet.

Montage

Bei geständerter Montage ab DN 100 ist eine Gegenmutter G 1/2" auf die 3G-Schweißmutter zu montieren.

Technische Daten

Zulässige Belastung Deckenmontage:
5,0 kN
Zulässige Belastung Bodenmontage:
9,0 kN
Hebelarm Lmax:
250 mm
Maximaler Gleitweg

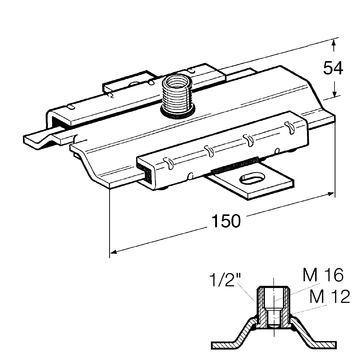

H3G-PL:
100 mm

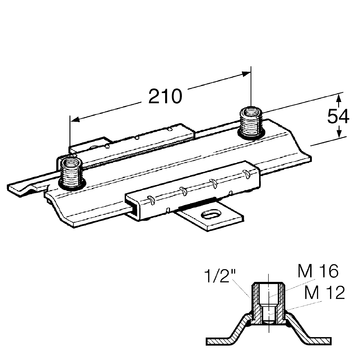

H3G2-PL:
135 mm
Dauertemperatur-Belastung:
130°C
Haftreibungszahl µ0:
0,18
Gleitreibungszahl µ:
0,14

Material:
Grundkörper und Gleitschlitten:
Edelstahl A4
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
H3G-PL 1,3910 170152
H3G2-PL1,7710 170134
