Dachabläufe

Dachablauf SDA Classic KF

Einsatz

Dachablauf für Freispiegelentwässerungs-Systeme aus PUR-Integralschaum für die Hauptentwässerung nach DIN EN 1253.

Lieferumfang

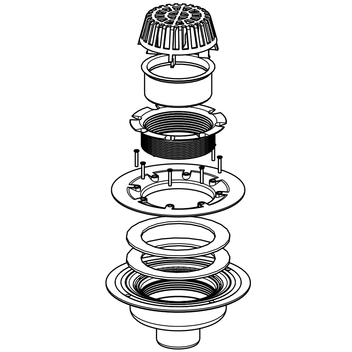

Grundelement GET mit Klemmflansch, Schraubensatz SCR, 2 x Dichtung Klemmflansch DU KF, Laub- und Kiesfang LKF Classic (ø a = 170 mm), Anschlusselement AEH und Dichtung Grundelement DU GET.

Montage

Die einlagige Kunststoff-Dachabdichtungsbahn oder Dampfsperrbahn ist mittels Klemmflansch bauseits anzubinden.

Der Anschluss an das PE-HD Abflussrohr erfolgt beim Typ 75 durch eine Steckmuffe mit Schnappring (Steckmuffe SM), so dass ein längskraftschlüssiger Übergang zum Rohrsystem entsteht. Bei den Typen 110 und 125 erfolgt der Anschluss mit herkömmlicher PE-HD Steck- oder Langmuffe. Die Auszugssicherung erfolgt mittels Rohrschelle am Rohrleitungssystem.

Technische Daten

Typ
Nennleistung
passend für
Classic 75 KF 12 l/s* alle gängigen Kunststoffbahnen ohne Vliesbeschichtung
Classic 110 KF 12 l/s* alle gängigen Kunststoffbahnen ohne Vliesbeschichtung
Classic 125 KF 12 l/s* alle gängigen Kunststoffbahnen ohne Vliesbeschichtung

* Maximaler Regenwasserabfluss gegebenfalls abweichend. Abflussleistung der Fallleitung bauseits prüfen!

Material:
Grundelement GET:
PUR-Integralschaum, gelb
Funktionsteil:
PP, schwarz, EPDM-Dichtung, Alu-Klemmflansch

Zulassungen / Konformität

Der Dachablauf SDA Classic KF erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.

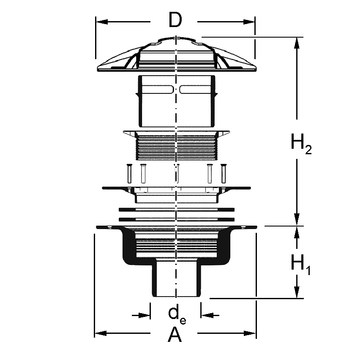

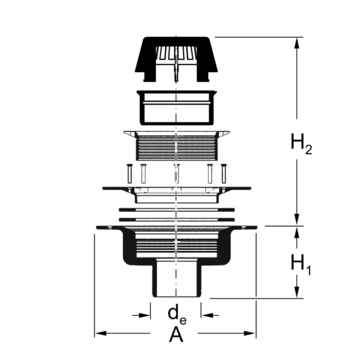

Typde
[mm]
A
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
Classic 75 KF90300132701,881 601212
Classic 110 KF110300132701,901 601213
Classic 125 KF125300132701,961 601214
