Armaturen
Kugelhahn 380, DIN-Gewinde
Gruppe: 4622
Einsatz
Für häusliche und industrielle Verteilersysteme aller Art: Warm-, Kaltwasser und Dampf.
Bei besonderen Anwendungen wenden Sie sich bitte an unseren Kundenservice.
Montage
Zur Montage beachten Sie bitte die allgemeine Information zur Installation von Kugelhähnen unter www.sikla.at
Technische Daten
Kugelhahn mit vollem nicht redziertem Duchgang.
| Temperaturbereich: | - 30°C bis + 150°C (je nach Druck) |
| Druck: | PN 40 bar (Wasser, Dampf) |
| Material: | |
| Körper: | Messing - UNI EN 12165 (Legierung CW 617N), vernickelt |
| Kugel: | Messing - UNI EN 12165 (Legierung CW 617N), verchromt |
| Kugeldichtung: | reines, nicht aufbereitetes P.T.F.E. |
| Spindeldichtung: | mit Stopfbüchse aus P.T.F.E. |
| Handhebel: | Stahl, rot |

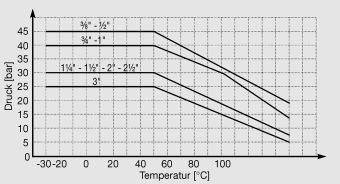

Diagramm Druck/Temperatur
| Typ | Baulänge [mm] |
Gewindetiefe [mm] |
G [kg] |
Verp. [Stück] |
Artikel- Nr. |
|---|---|---|---|---|---|
| 380 - 3/8" | 48 | 11,4 | 0,16 | 12 | 403474 |
| 380 - 1/2" | 58 | 15,0 | 0,21 | 10 | 120281 |
| 380 - 3/4" | 69 | 16,3 | 0,34 | 6 | 120290 |
| 380 - 1" | 82 | 19,1 | 0,54 | 4 | 120306 |
| 380 - 1 1/4" | 97 | 21,4 | 0,84 | 5 | 120315 |
| 380 - 1 1/2" | 107 | 21,4 | 1,27 | 3 | 120342 |
| 380 - 2" | 131 | 25,7 | 2,03 | 2 | 120351 |
| 380 - 2 1/2" | 155 | 31,0 | 3,68 | 1 | 403285 |
| 380 - 3" | 178 | 36,0 | 5,62 | 1 | 403294 |
